Kompletní průvodce asistenčními plyny pro laserové řezání: 5 možností

Asistenční plyn je stejně důležitý jako laser sám

Ve společnosti Midnight Industrial se nás provozy, které vybírají nový laser, nejčastěji neptají jen na wattáž nebo velikost lože — ptají se na asistenční plyn a na to, jak se jednotlivé možnosti chovají a kam se hodí. Je to oprávněná otázka: plyn proudící řezací hlavou ovlivňuje kvalitu řezu, rychlost i náklady na díl stejně jako samotný zdroj laseru.

Asistenční plyn plní při řezání dva úkoly: odvádí roztavený materiál z řezné spáry, aby paprsek mohl čistě pokračovat, a řídí teplo na hraně řezu. Který plyn to zvládne nejlépe, závisí zcela na materiálu, tloušťce a na tom, jak má hotová hrana vypadat. Takto s klienty procházíme pět hlavních možností.

1. Kyslík

Kyslík je tradičním tahounem při řezání konstrukční a uhlíkové oceli. Jakmile paprsek dopadne na kov, kyslík s ním reaguje exotermicky a k energii laseru přidává vlastní teplo.

Výhody:

• Vyšší řezné rychlosti u konstrukční oceli, zejména ve větších tloušťkách, protože chemická reakce laseru pomáhá, místo aby mu bránila
• Nižší provozní náklady než u inertních plynů, kyslík je levný a snadno dostupný
• Umožňuje řezat silnější konstrukční ocel, která by jinak vyžadovala výrazně vyšší výkon laseru
• Ve většině aplikací poskytuje jeden z nejčistších povrchů ze všech plynů

Nevýhody:

• Zanechává oxidovanou, často zabarvenou hranu, kterou je před lakováním, pokovením či svařováním někdy nutné dodatečně upravit
• Vyšší tlak kyslíku zvyšuje rychlost, ale bez pečlivého řízení také zvyšuje strusku a připálení hrany
• Není vhodný pro nerez ani hliník, kde oxidace zhoršuje vzhled i korozní odolnost

Nejvhodnější použití: konstrukční ocel, obecná výroba a jakýkoli díl z konstrukční oceli, u nějž je vzhled hrany podružný vůči rychlosti a ceně — konzoly, rámy, skříně a těžké konstrukční prvky.

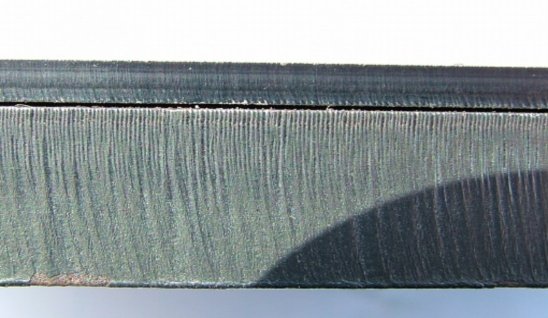

Detail hrany konstrukční oceli řezané kyslíkem s charakteristickým tmavším, oxidovaným povrchem.

2. Dusík

Dusík je inertní plyn — s řezaným materiálem chemicky nereaguje. Používá se pod vysokým tlakem k tomu, aby roztavený materiál mechanicky vyfoukl z řezné spáry a přitom chránil hranu před oxidací.

Výhody:

• Vytváří čistou, lesklou hranu bez oxidů — často připravenou ke svařování, lakování či pokovení bez další úpravy
• Řezání za nižší teploty, což omezuje deformaci materiálu na minimum
• Preferovaný plyn pro nerez a hliník, kde je oxidace skutečným problémem kvality
• Konzistentní, opakovatelná kvalita řezu v širokém rozsahu tlouštěk

Nevýhody:

• Vyšší provozní náklady, protože dusík vyžaduje vyšší tlak a větší spotřebu než kyslík
• Na silné konstrukční oceli může být pomalejší než řezání s kyslíkem, protože procesu nepomáhá žádná exotermická reakce
• Vyžaduje spolehlivý zdroj vysoce čistého dusíku — lahve, zásobník nebo vlastní generátor — což je pro provozy s velkými objemy reálná investice do infrastruktury

Nejvhodnější použití: díly z nerezi a hliníku a všude tam, kde je čistá hrana bez oxidů nutná kvůli vzhledu, přípravě ke svařování nebo korozní odolnosti — skříně, zařízení pro potravinářství, architektonické panely a přesné komponenty. Užitečný je i u tenkých plechů, kde je třeba držet deformaci pod kontrolou.

Hrana nerezi řezaná dusíkem s lesklým povrchem bez oxidů, jímž je dusík známý.

3. Stlačený vzduch

Stlačený vzduch je v podstatě levnější a méně čistá náhrada dusíku — přirozeně obsahuje asi 78 % dusíku a 21 % kyslíku, takže se chová jako mírně reaktivní plyn: méně agresivní než čistý kyslík, ale ne zcela inertní jako dusík.

Výhody:

• Nejnižší provozní náklady ze všech asistenčních plynů, stačí standardní kompresor určený pro laserové řezání
• Přiměřeně rychlé řezání tenké konstrukční oceli, hliníku a nerezi
• Snadno se zavede v provozu, který už má rozvod stlačeného vzduchu

Nevýhody:

• Kvalita a stálost hrany zaostávají za čistým dusíkem i kyslíkem, dá se čekat určitá oxidace a rozptyl
• Vyžaduje řádnou filtraci a sušení — neupravený vzduch přináší olej a vlhkost, které znečistí optiku a zkrátí životnost stroje
• Nevhodný pro reaktivní materiály jako titan nebo hořčík a obecně tím horší volba, čím je materiál silnější

Nejvhodnější použití: běžná výroba z tenkého plechu, kde rozpočet váží víc než vzhled hrany — prototypy, levné výrobní série a provozy bez zavedené infrastruktury pro dusík.

4. Směsný plyn

Řezání směsným plynem kombinuje kyslík s dusíkem (nebo upravuje koncentraci kyslíku v proudu dusíku), aby spojilo rychlostní přínos kyslíku s lepší kontrolou kvality hrany, než jakou nabízí samotný kyslík. Nejčastěji se používá na silnější konstrukční ocel, kde by čistý dusík byl příliš pomalý a čistý kyslík by tvořil nadměrnou strusku nebo připáleniny.

Výhody:

• Rychlejší řezání silnější konstrukční oceli než se samotným dusíkem, a přitom čistší hrana než u čistého kyslíku
• Umožňuje jemně doladit koncentraci kyslíku podle konkrétní tloušťky a nároků na kvalitu
• Užitečná střední cesta pro provozy, které řežou široký rozsah tlouštěk oceli, aniž by neustále přepínaly plynové systémy

Nevýhody:

• Vyžaduje propracovanější řízení plynu a u některých systémů i hardware pro dvojí přívod
• Nastavit ji správně je složitější než jednoplynový režim a bez pečlivého řízení procesu jsou výsledky méně předvídatelné
• Není univerzálním řešením — pro nerez a hliník, kde je jakákoli oxidace nepřijatelná, se stále nehodí

Nejvhodnější použití: silnější díly z konstrukční oceli, kde čistý kyslík dává nepřijatelnou strusku či připáleniny, ale rychlost řezání čistým dusíkem je příliš nízká na to, aby se vyplatila.

5. Argon

Argon je zcela inertní vzácný plyn, ještě méně reaktivní než dusík. V obecné výrobě jde o nejméně používaný asistenční plyn, vyhrazený materiálům, u nichž ani dusík není dost inertní.

Výhody:

• Vytváří zcela inertní řeznou atmosféru, bez jakéhokoli rizika oxidace
• Plyn první volby u vysoce reaktivních kovů, jako je titan, kde i dusík může za vysokých teplot s materiálem reagovat
• Poskytuje nejčistší možnou hranu u kovů citlivých na jakoukoli kontaminaci z atmosféry

Nevýhody:

• S velkým odstupem nejdražší asistenční plyn, což jej pro běžnou výrobu vylučuje
• Pomalejší a ve standardním softwaru strojů méně často optimalizovaný než kyslík a dusík, jde totiž o málo objemové použití
• Pro běžnou ocel, nerez či hliník je zbytečný — dusík tam dosahuje výborných výsledků za zlomek ceny

Nejvhodnější použití: titan, palladium, reaktivní slitiny a díly leteckého či zdravotnického určení, kde je naprostá nepřítomnost oxidace tvrdým požadavkem, ne preferencí.

Hrana řezaná argonem, zcela bez oxidace díky plně inertní řezné atmosféře.

Jak to řeší stroje Midnight Industrial

Protože se volba plynu podle zakázky tolik liší, stavíme stroje tak, aby šlo mezi kyslíkem, dusíkem, vzduchem a směsným plynem přepínat bez zásahu do hardwaru — řídicí software umožňuje obsluze nastavit typ plynu a tlak pro každou zakázku, místo aby se provoz upsal jedné konfiguraci. Provozům, které potřebují i argon pro speciální materiály, dokážeme rozvod plynu nakonfigurovat už při výrobě, aniž by bylo nutné později cokoli dodělávat.

Správný asistenční plyn není pevná odpověď — je to rozhodnutí činěné pro každý díl zvlášť, podle materiálu, tloušťky a podle toho, co má hotová hrana dál dělat. Stroj, u nějž lze toto rozhodnutí snadno měnit zakázku od zakázky, má na dílně větší cenu než stroj, který provoz od prvního dne uzamkne do jediné plynové konfigurace.

Žádný asistenční plyn není „nejlepší“ — každý jinak vyvažuje rychlost, cenu a kvalitu hrany a správná volba závisí zcela na materiálu a zakázce. U konstrukční oceli vítězí kyslík rychlostí a cenou. U nerezi a hliníku vítězí dusík kvalitou hrany. U tenkých, nekritických dílů vítězí vzduch cenou. U silnější oceli hledá směsný plyn kompromis. Argon existuje pro úzkou skupinu zakázek, kde nic jiného nestačí. Právě pochopení těchto kompromisů — místo setrvání u plynu, který zrovna přišel se strojem — odděluje efektivní řezání od drahého hádání.
