Laserové řezání trubek: 2D/3D systémy pro trubky a profily

Profesionální 2D/3D laserové řezání trubek a profilů — kulaté, čtvercové, konstrukční i speciální průřezy až do 560 mm, s automatickým podáváním a optimalizací zbytkového odpadu.

Vyžádat nabídku →Zobrazit modely ↓

Od cenově výhodných strojů pro 170 mm až po těžké vícesklíčidlové systémy do 560 mm – trubkové lasery Midnight řežou kruhové, čtvercové, obdélníkové i oválné trubky a také nosníky H, profily U a úhelníky. Vybírejte podle průměru, míry automatizace a toho, zda potřebujete úkosy.

— PRODUCT LINEUP

Přehled modelů

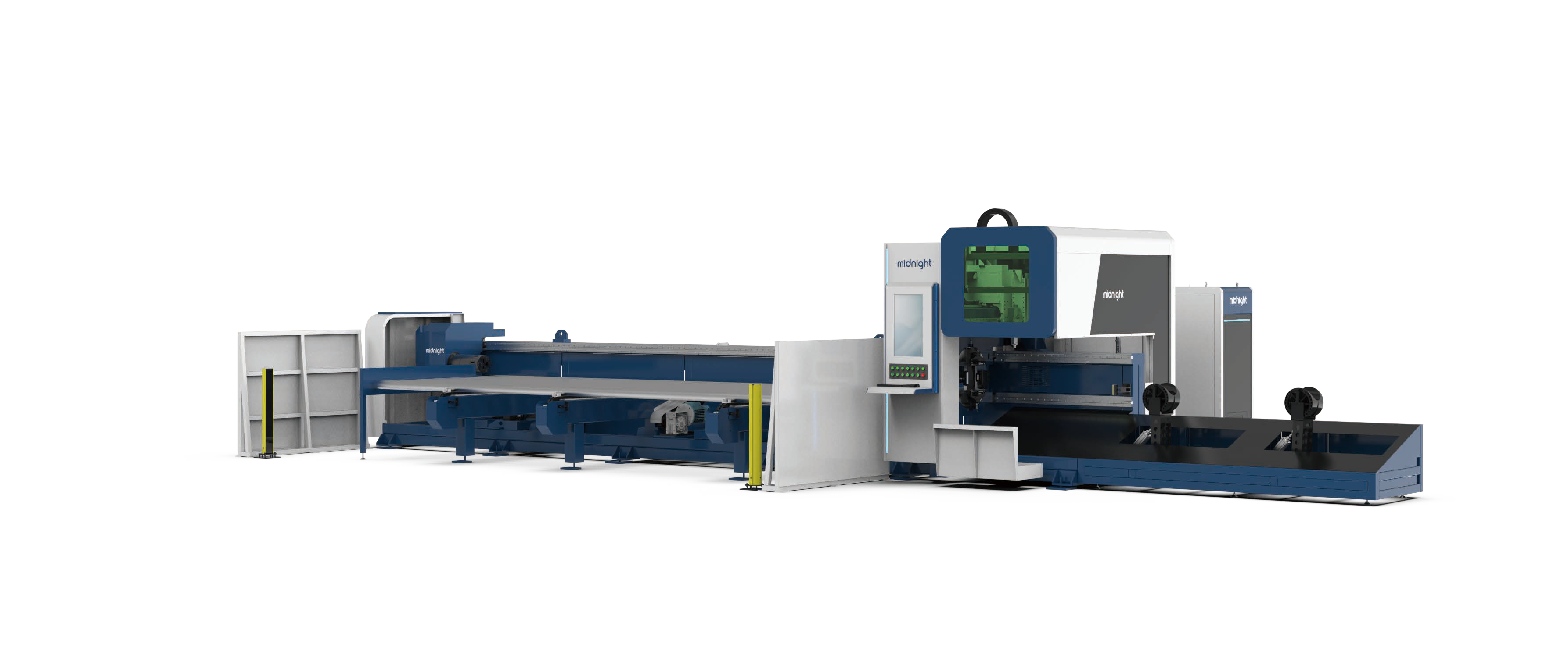

MTL-170-S Tube Laser
≤170 mm1.5–6 kWTrubka
— SERIES / MTL-170-S

MTL-170-S · vláknový laser na trubky. Řeže trubky do 170 mm — výhodný poměr cena/výkon, tuhý rám s otočným zadním sklíčidlem, ideální pro střední výrobu trubek.

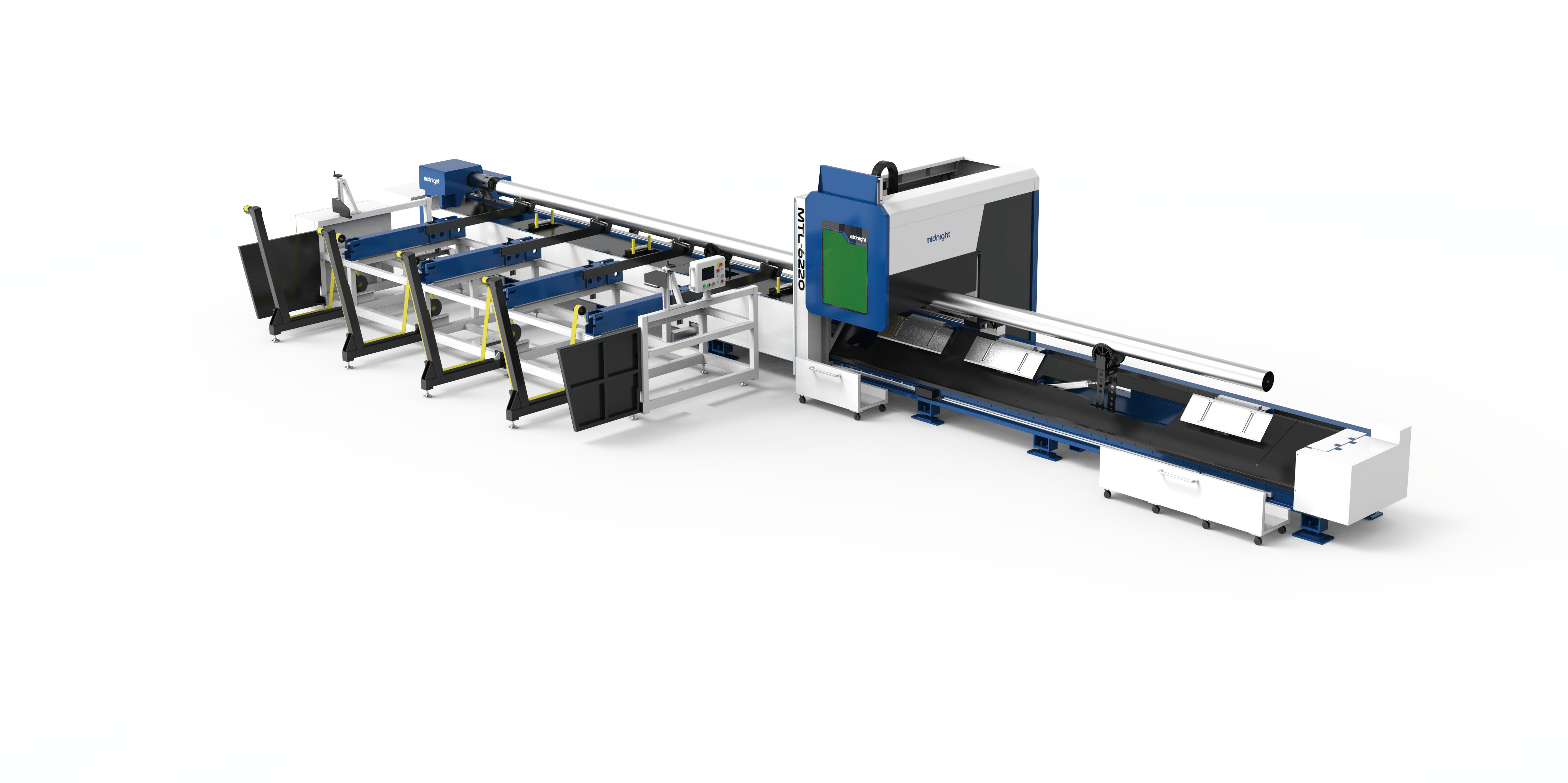

    MTL-170-A Tube Laser
    ≤170 mmAutomatické zakládáníÚkos 45°
    — SERIES / MTL-170-A

    MTL-170-A · automatizovaný vláknový laser na trubky. Pneumatická sklíčidla pro minimální zbytkový odpad, úkosové řezání 45°, řízení Fscut5000A EtherCAT — pro vysoce automatizovanou výrobu.

      MTL-240-S Tube Laser
      ≤240 mm1.5–6 kWPro těžký provoz
      — SERIES / MTL-240-S

      MTL-240-S · systém vláknového laseru na trubky. Až 240 mm, robustní lože a bočně uložené sklíčidlo šetřící prostor — pro střední série velkých a těžkých trubek.

        MTL-230-A Tube Laser
        ≤230 mm3 kWÚkos ±45°
        — SERIES / MTL-230-A

        MTL-230-A · vláknový laser na trubky (3 kW). Řeže do 230 mm, dvě pojezdová sklíčidla pro krátký zbytek, velký úkos ±45° a 27" ovládací panel.

          MTL-300-A Large Tube/Profile Laser
          Trubka + profil3–6kW≤300mm
          — SERIES / MTL-300-A

          Řada MTL-300-A · velký laserový systém na trubky a profily do vnějšího průměru 300 mm. Robustní konstrukce, 2D/3D úkosové řezání a několik modulů automatického podávání pro profily, trubky i konstrukční průřezy.

            MTL-360 Large Tube/Profile Laser
            Trubka + profil6–12kW≤360mm
            — SERIES / MTL-360-A

            Řada MTL-360-A · robustní velký laserový systém na trubky a profily do vnějšího průměru 360 mm. Se systémem 3 až 4 kleštin, 2D/3D úkosovým řezáním, vhodný pro profily, trubky i konstrukční průřezy.

              Jak vybrat laser pro řezání trubek

              Výběr určují tři věci: maximální průměr a hmotnost trubky, způsob zakládání (ruční, poloautomatické nebo plně automatické) a to, zda potřebujete řezat úkosy.

              Modely podle průměru

              • Do 170 mm: MTL-170-S (1.5–6 kW, otočné zadní sklíčidlo, cenově výhodný); pro vyšší automatizaci a úkosy 45° zvolte MTL-170-A, jehož pneumatická sklíčidla zanechávají ultrakrátký zbytek.
              • Do 230 / 240 mm: MTL-230-A (3 kW, dvě pojízdná sklíčidla pro krátký zbytek, úkos ±45°); MTL-240-S (masivní lože, boční sklíčidlo, 260 kg na trubku).
              • 300 / 360 mm a více: MTL-300-A (3–6 kW) a MTL-360-A (6–12 kW) se 3–4 sklíčidly, délkou trubky 6 / 9 / 12 m, řezáním úkosů 2D/3D a volitelnými zakladači svazků nebo regálovými zakladači; řada MTL zpracuje trubky a profily až do 560 mm.

              Méně zbytků, vyšší využití

              Konstrukce s více sklíčidly a pojízdnými sklíčidly automaticky upravuje polohu upnutí a minimalizuje zbytek; s automatickým zakládáním a nestingovým softwarem vlastního vývoje Midnight jsou stroje určeny pro dlouhý nepřetržitý provoz.

              Časté otázky

              Jaký maximální průměr trubky laser zvládne?

              Modely MTL-170 do 170 mm, MTL-230-A do 230 mm, MTL-240-S do 240 mm a MTL-300-A / MTL-360-A ve třídách 300 a 360; řada MTL zpracuje trubky a profily až do 560 mm.

              Jaké tvary trubek a profilů lze řezat?

              Kulaté, čtvercové, obdélníkové, oválné a trojúhelníkové trubky a také úhelníky, U-profily a H/I-nosníky – přesný rozsah závisí na modelu.

              Umí laser na trubky řezat úkosy?

              Ano. MTL-170-A řeže úkosy 45°, MTL-230-A úkosy ±45° a MTL-300-A / MTL-360-A nabízejí volitelné 2D/3D řezání úkosů.

              Jak snižujete zbytkový materiál při řezání trubek?

              MTL-170-A využívá pneumatická sklíčidla pro extrémně krátký zbytek, dvojice pohyblivých sklíčidel MTL-230-A automaticky upravuje polohu upnutí a velké modely používají 3–4 sklíčidla – vše pro minimalizaci zbytku.
