DUAL-SERVO80–400 THIGH RIGIDITY

HYD：雙伺服混合式CNC折彎機

HYD 系列 · 雙伺服混合式 CNC 折彎機。獨特高剛性機架讓雙伺服馬達系統發揮最佳性能，混合式驅動節能低摩擦，於嚴苛環境維持穩定產能。

索取報價 →

HYD Dual-servo Hybrid Press Brake

雙伺服油電混合折彎

下行式油電混合 CNC 折床

HYD 系列為下行式油電混合 CNC 機型，採全鋼焊接結構，剛性與穩定性優異。以伺服馬達作為液壓的主要控制來源，構成高效可靠的系統，並搭配多軸後擋料系統與自動撓度補償工作台，使 HYD 系列從小型到大型厚板皆能高效處理。

HYD-40060 外觀

規格（依噸位彙整）

噸位	工作台長度	喉深	滑塊行程	開口高度	主馬達功率
80 T	2500	400	200	450	5.5×2 kW
110 T	2500–4000	400	200/250	500	5.5×2 kW
130 T	2500–5000	400	200/250	500	7.5×2 kW
170 T	3200–6000	400	200/250	500	7.5×2 / 11×2 kW
200 T	3200–6000	400	200/250	500/550	11×2 kW
250 T	3200–6000	400	250	550	11×2 kW
320 T	3200–6000	400	300	600	11×2 kW
400 T	3200–6000	450	300	600	15×2 kW

＊各噸位提供多種工作台長度（2.5–6 m）與對應機型（如 HYD-25050）；HY 與 HYD 系列另可提供更大型機型，詳規請洽詢。

6+1 軸後擋料

HY 後擋料模組設計

預留導軌安裝位置，方便升級 6+1 軸
Z 軸（選配）
兩側安裝導軌，精度更高、抗衝擊
R 軸
X 軸（雙導軌結構，精度更高）

HY 後擋料模組設計

4+1 軸後擋料

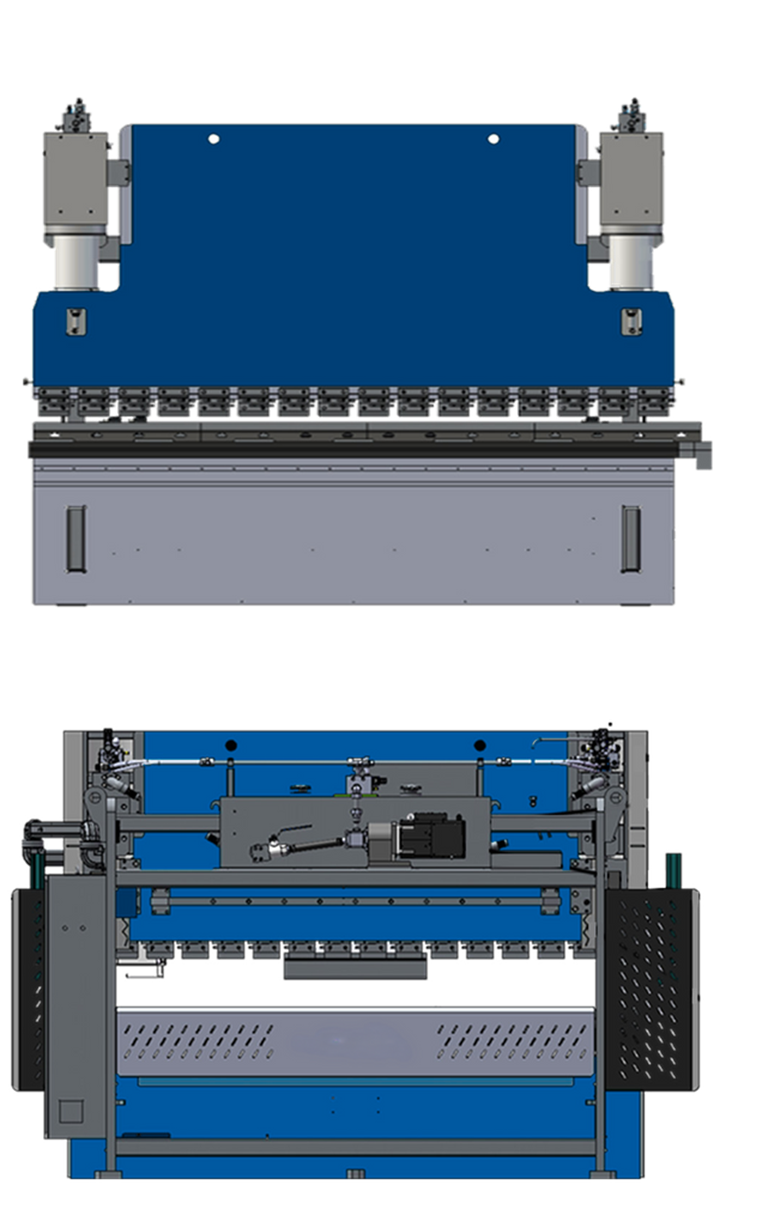

HY 機構工程圖

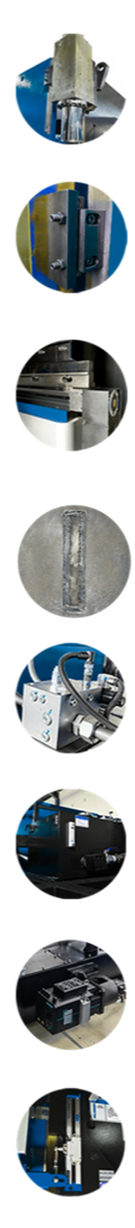

HY 機構細節特寫（模具、導軌、感測器）

油缸（超長行程達 250mm）
增設輔助導向塊，使上工作台更穩定
機械補償工作台（精確角度調整）
榫接式焊接（穩定耐用）
液壓系統（壓力穩定）
獨立油箱
伺服馬達（節能）
光學尺

控制系統

ED 控制軟體介面

加工介面

ED 控制軟體介面

手動介面

CNC 系統

Midnight LT 15 標準型

可於 Sburk / Tillham 操作介面間輕鬆切換
15 吋高畫質彩色顯示器
可連接企業數位管理軟體
適用 4–8 軸折床
圖形掃描與 2D／3D 圖形顯示

ED 控制面板

CYBELEC（瑞士）

機型選項：CT-8 / CT-12 / CT-15

USB 介面，方便傳輸參數與折彎程式
可用電腦無線連線、升級軟體與備份資料
可選軸數：Y1、Y2、X、R、A1、A2、V
2D／3D 圖形顯示、手動模擬折彎程序
「EasyBend」頁面可快速直覺地完成單道次設定

DELEM（荷蘭）

可選機型：DA53T / DA58T / DA66

10.1–15 吋 LCD TFT 全彩顯示器
「Shortcut」觸控導覽
可選軸數：Y1、Y2、X、R、A1、A2、V
撓度補償控制
USB 外接介面
Profile-53TL 離線編程軟體

ED 控制面板

ED 控制面板

常見問題

HYD 有哪些噸位與工作台長度？

HYD 系列涵蓋 80–400 噸，各噸位提供多種工作台長度（2.5–6m）與對應機型，例如 HYD-25050；另可提供更大型機型，詳規請洽詢。

HYD 的雙伺服主馬達功率是多少？

依噸位由 80T／110T 的 5.5×2kW、130T 的 7.5×2kW、170T 的 7.5×2 或 11×2kW、200–320T 的 11×2kW，到 400T 的 15×2kW。

HYD 的滑塊行程、喉深與開口高度是多少？

喉深 400mm（400T 為 450mm），開口高度 450–600mm；滑塊行程 200–300mm，其中 110–200T 可選 200 或 250mm。
